冷凝器膠球自動清洗裝置詳細使用說明

一、冷凝器膠球自動清洗裝置設備原理

1. **工作流程**

   - 水泵將膠球與水一同送入冷凝器進水端，膠球隨水流進入換熱管內，利用水壓差在管內滾動擦洗污垢。

   - 膠球攜帶污垢從出水管進入收球器，通過不銹鋼攔球網分離膠球與水，膠球經回收后循環使用。

   - 微電腦控制清洗次數和時長，支持自動在線清洗，提升換熱效率并降低能耗。

2. **適用場景**

   - 適用于冷凝器及蒸發器換熱管的自動清洗，尤其適合中央空調、工業冷卻系統等場景。

二、冷凝器膠球自動清洗裝置設備特點

1. **結構設計**

   - 主機集成水泵與發球器，節省空間，占地少。

   - 發球器與收球器管路簡潔，彎頭數量≤3個（建議收球管＜6米），降低水流阻力。

2. **操作便捷性**

   - 支持時間控制（默認每日12次清洗）和小溫差/壓差觸發清洗（選配）。

   - 通過控制器按鍵即可手動強制清洗或退出程序。

3. **耐用性與安全性**

   - 攔球網采用不銹鋼大孔徑設計（僅攔截膠球），水阻小。

   - 膠球不經過水泵葉輪，避免損傷，延長使用壽命。

   - 設備承壓1.0MPa或1.6MPa（可選），適配多種系統。

4. **節能增效**

   - 換熱效率提升8-15%，降低能耗；建議與除垢設備組合使用以進一步節能。

三、冷凝器膠球自動清洗裝置性能參數

| 項目                | 參數要求                          |

|---------------------|-----------------------------------|

| 適用管徑            | 與收球器一致（DN50管路）          |

| 承壓能力            | 1.0MPa或1.6MPa（按需定制）       |

| 水泵配置            | 1臺，功率≥2.2kW，電源380V/50Hz    |

| 過濾要求            | 管路前端需安裝孔徑≤2mm過濾器      |

| 膠球壽命            | 建議每3個月更換一次                |

| 水質標準            | 電導率≤2300μS/cm（GB/T29044-2012）|

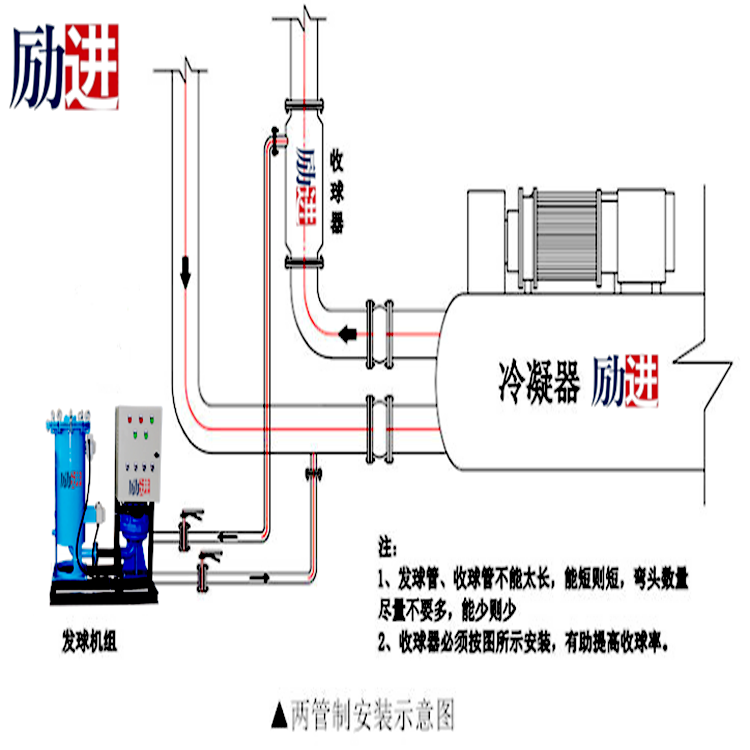

四、冷凝器膠球自動清洗裝置安裝要求

1. **基礎與管路**

   - 發球器固定在混凝土基礎上，未固定則不予保修。

   - 冷凝器進水管需開DN50孔接發球器，出水管就近安裝收球器，管路加裝全通徑球閥（開度最大）。

2. **過濾器與維護**

   - 過濾器有效過濾面積≥連接管截面積的3倍，定期清理雜質以防堵塞。

   - 新系統啟用前需沖洗管道，舊系統需化學清洗預處理。

3. **電氣與安全**

   - 控制箱使用3×1.5mm2電纜，電源接380V/50Hz，確保水泵轉向正確。

   - 設備周圍預留0.6米維修空間，收球器后需安裝閥門便于檢修。

五、冷凝器膠球自動清洗裝置操作指南

1. **初次使用**

   - 投放膠球：濕態膠球直徑比換熱管內徑大1mm，數量為每流程管數的50%。

   - 排氣操作：打開發球器與水泵排氣閥，直至出水后關閉。

2. **日常運行**

   - 開機：旋轉控制器開關至“ON”，按“ON”鍵啟動，默認每日清洗12次。

   - 強制清洗：按“SET”鍵觸發單次清洗，通過“▽”鍵調整清洗時長。

   - 更換膠球：關閉球閥，排空膠球后重新投放，需確保膠球吸足水下沉。

3. **關機程序**

   - 按“OFF”鍵停機，關閉控制器開關并切斷電源。

六、冷凝器膠球自動清洗裝置注意事項

1. **水質管理**

   - 循環水需符合《集中空調間接供冷開式循環冷卻水系統水質》標準，電導率超標可能導致設備故障。

2. **維護周期**

   - 長期停用需取出膠球，避免硬化堵塞管路；每3個月更換膠球以保證清洗效果。

3. **故障預防**

   - 定期清理過濾器，非制冷季重啟前需檢查管道銹蝕情況并清理雜質。
